你還不來了解電磁離合器電磁裝置

2021-06-03 16:15:04 新聞來源：天機傳動

上一篇：六一,電磁制動器廠家祝你開心快樂

下一篇：芒種，不負每一份耕耘----電磁離合器廠家

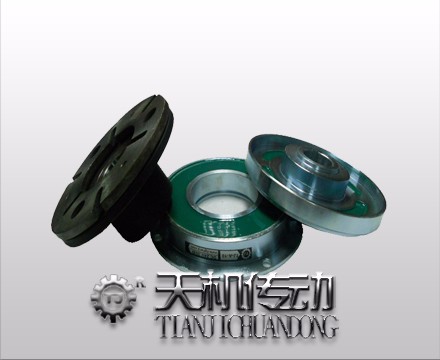

電磁離合器的電磁裝置包括具有U形端面的環形磁性外殼，容納在環形磁性外殼內的電磁線圈和將環形磁性外殼用點焊法牢固地固定在其上的環狀支承板。環狀支撐板通過多個鉚釘牢固地固定在壓縮機殼體的軸向端面上。外殼的內部環形圓柱部分的厚度應規劃為略大于外殼的外環圓柱形部分的厚度?？讟嫵晌挥诃h(huán)形磁性外殼底部的特定部分。與孔同心的孔用如圖4中所示的切削工具形成在底端面處?？椎牡妆砻娉渲行牡姆较蚵杂袃A斜。因而，從孔的內側壁向內延伸的環狀凸緣形成在環形磁性外殼的底端部分的一定部位處。

使用絕緣材料，例如一個橡膠件制成的墊圈伸入并穿過孔。墊圈包括上圓筒部分，連接在上圓筒部分的底端的下圓筒部分，連接在下圓筒部分的底端的截頂玉米狀部分，軸向地從其中心穿過的孔和在上圓筒部分與下圓筒部分之間的界限處形成的環形凹槽。上圓筒部分的直徑設計成大于下圓筒部分的直徑。凹槽的形狀在外部略微傾斜以與孔的底部外觀配合。凹槽的環形頂部表面略微傾斜以與孔的底部表面配合。凹槽的環形底表面的直徑計劃略大于孔的內側壁直徑。該零件已正確安裝在孔之內，并且墊圈的環形凹槽已與環形法蘭正確接合。

環狀支承板包括在其上面限定凹口的淺環狀部位和從淺環狀部位的周邊徑向延伸的環狀部分。環狀支承板配置有半圓形的切除部分形成在其環狀部分處。半圓形切除部分在與孔對準，以備當環形磁性外殼的底端部分牢固地固定在環狀支承板的環狀部位上時，可以將墊圈的下圓筒部分配置在其內，環形磁性外殼用點焊法牢固地固定在環狀支承板的環狀部位上，因而形成多個點焊焊點蹤跡。
